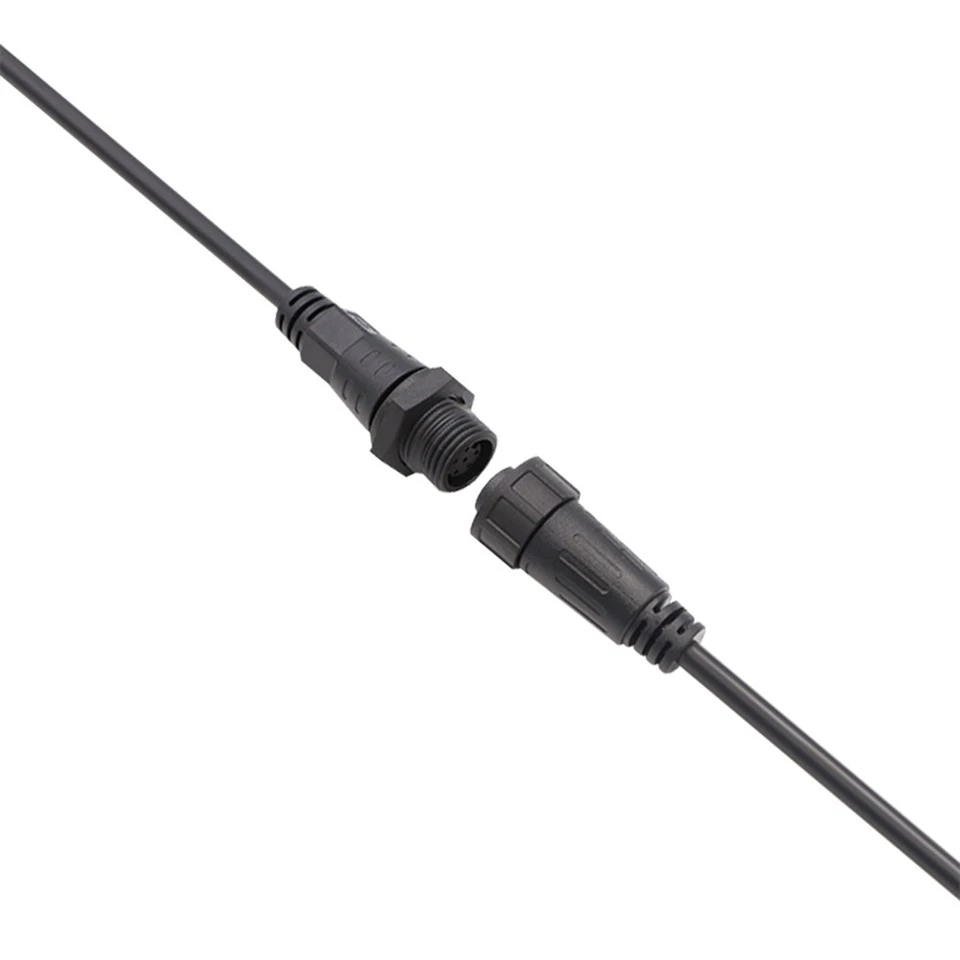

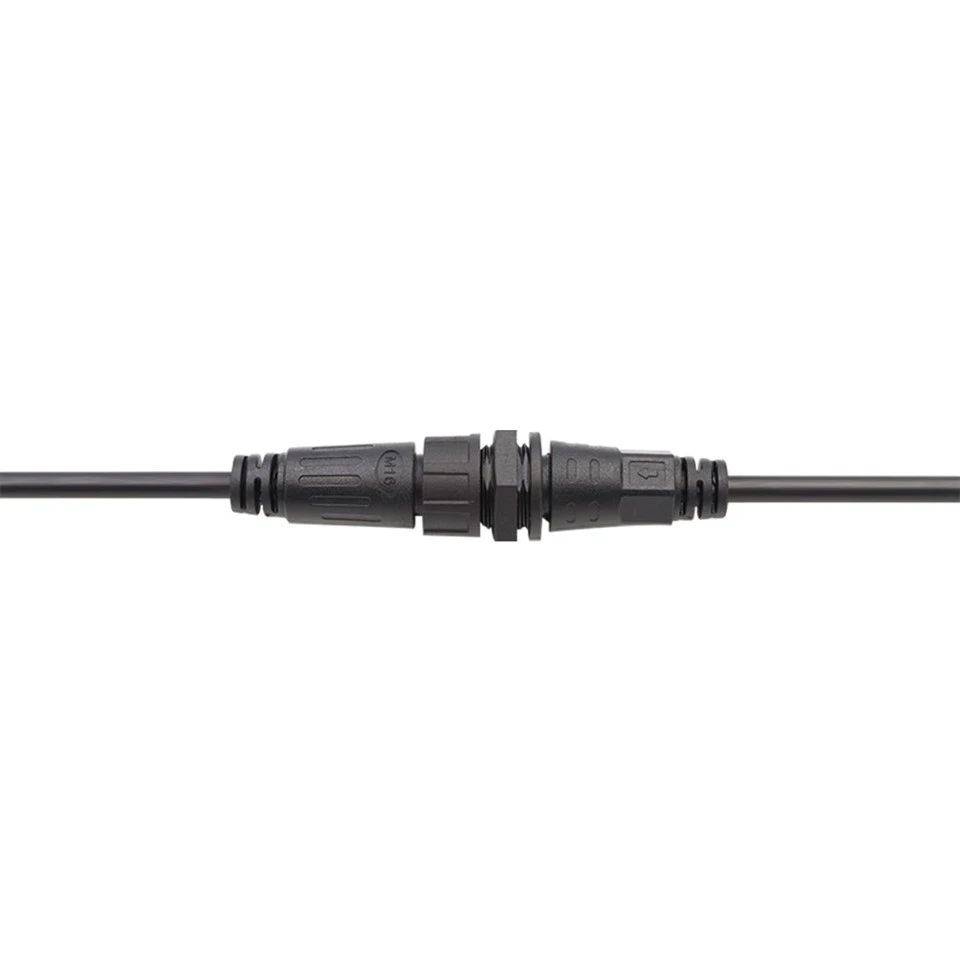

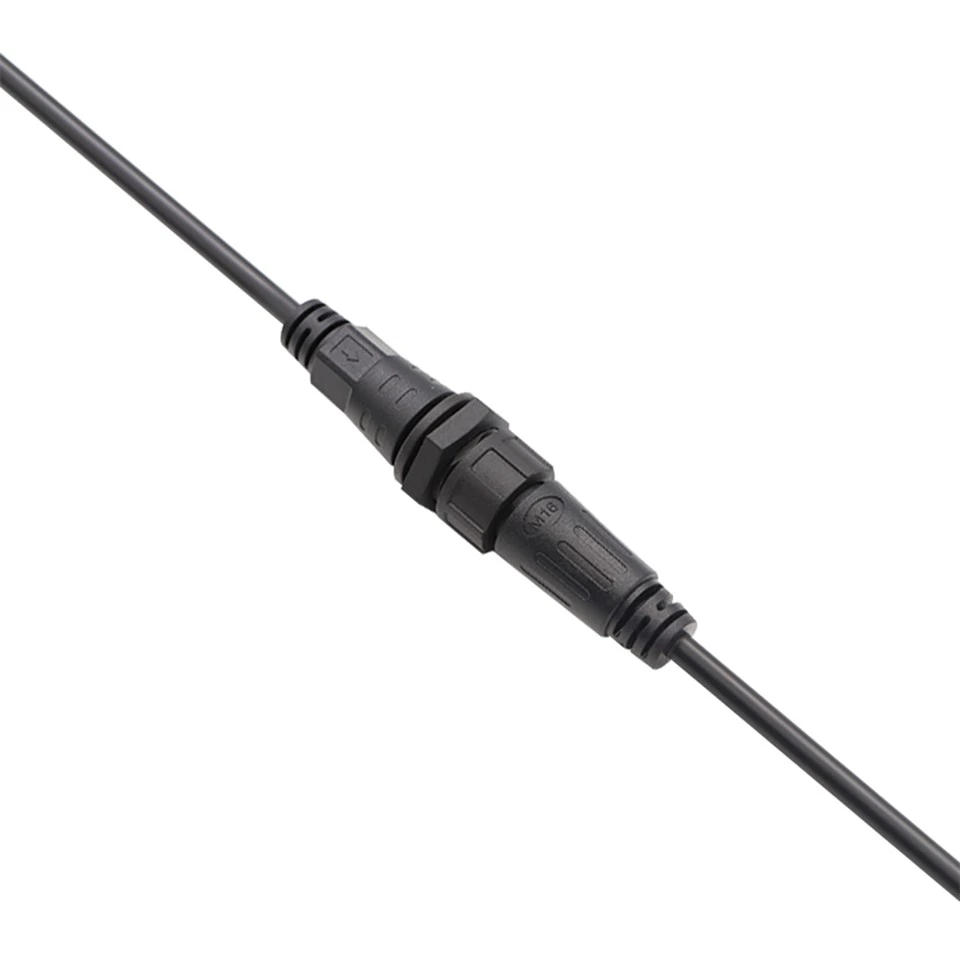

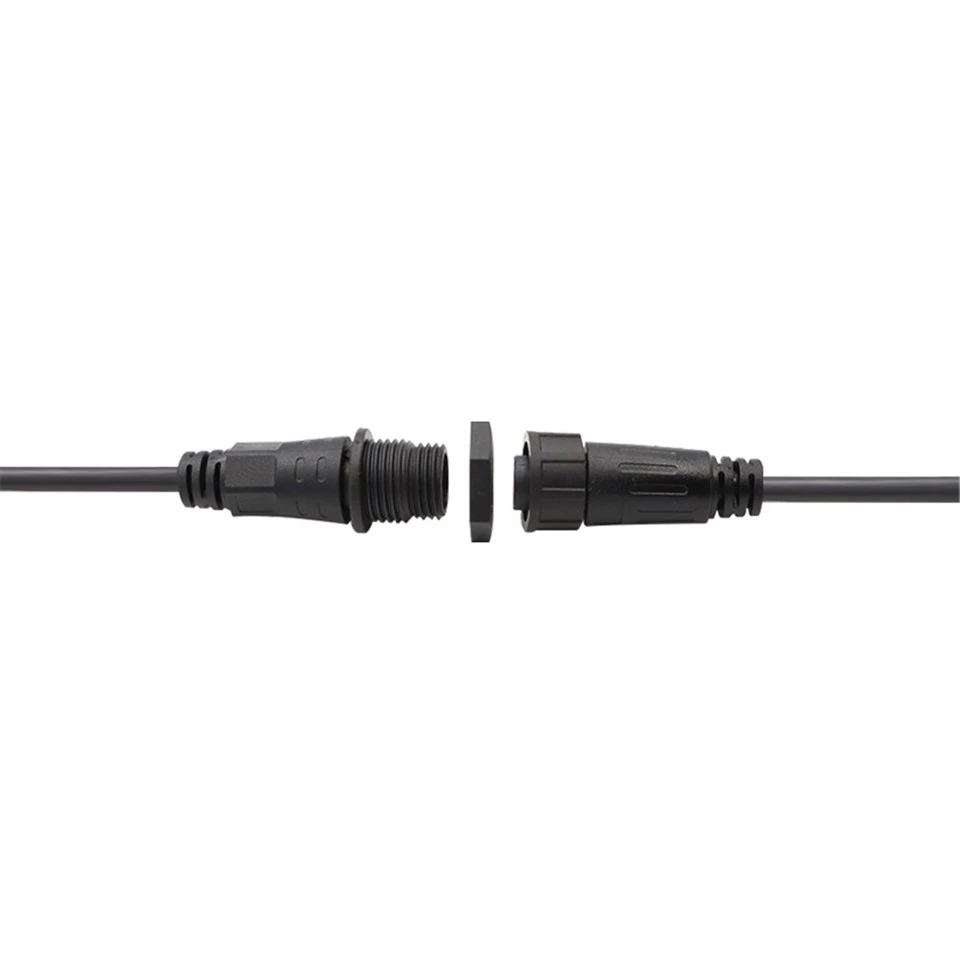

М{0}} водоотпорни конектор са навојем са иглом ИП67

5-пински М16 је радни коњ са више кола за аутоматизацију, ЛЕД системе и спољне контроле – 4А/110В по пину, који покрива много сценарија дистрибуције сензора и сигнала. Навој М16×1.0 га држи закључаним на роботским рукама, мрежама сензора транспортера и дистрибуираним светлосним жицама. Електрични уређаји су у складу са серијом: Мањи од или једнак контактном отпору од 10 мΩ, изолација већа или једнака 500 МΩ при 500 В ДЦ, 1,5 кВ диелектрик, 1500 циклуса. ИП67 заптивка, контакти од никлованог месинга, ПВЦ омотач – добро за -20 степени до +85 степени. Мак кабл 8.0мм ОД. Паралелно коло за ланчано ожичење. ОЕМ/ОДМ опције су отворене. Права предност? Добијате пет независних кола у истој љусци М16 која обично држи мање – тако да можете смањити број конектора на сложеним контролним системима.

Pošalji upit

Донггуан Хејиакин Тецхнологи Цо., Лтд. је један од водећих произвођача и добављача м16 5 пин водоотпорног конектора ип67 са навојем у Кини. Молимо вас да овде купите на велико трајне производе произведене у Кини и добијете ценовник из наше фабрике. Сви прилагођени производи су високог квалитета и конкурентне цене.

Техничке спецификације

Параметар	Спецификација
Волтаге Ратинг	АЦ250В
Тренутни Р атинг	Мање или једнако 6А
Тимес оф плуг	1500
Мак Цабле ОД	Мање или једнако 8,0 мм
Структура кола	Паралелно
Цонтацт Ресистанце	10mΩ
ИнсулатионСтруцтуре	500МΩатДЦ500В
Издржљивост напона на собној температури	1.5КВ
ТемпературеРатинг	-20 степени ~+85 степени
Водоотпорни ниво	ИП67

Спецификације материјала

Параметар	Спецификација
жице Материјал	ПВЦ, гума
Јацк Материал	ПВЦ
Пин Материал	Никловани{0}}месинг
Заптивни прстен	Гума

Инжењерски цртеж производа

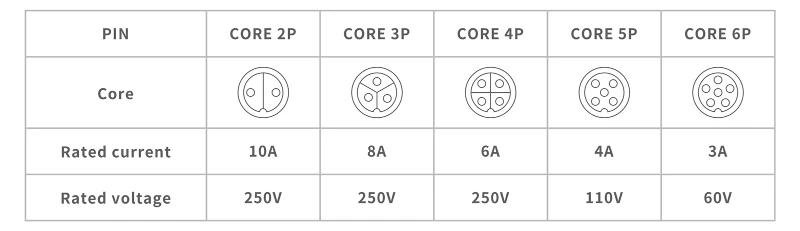

Core Configuration Diagram

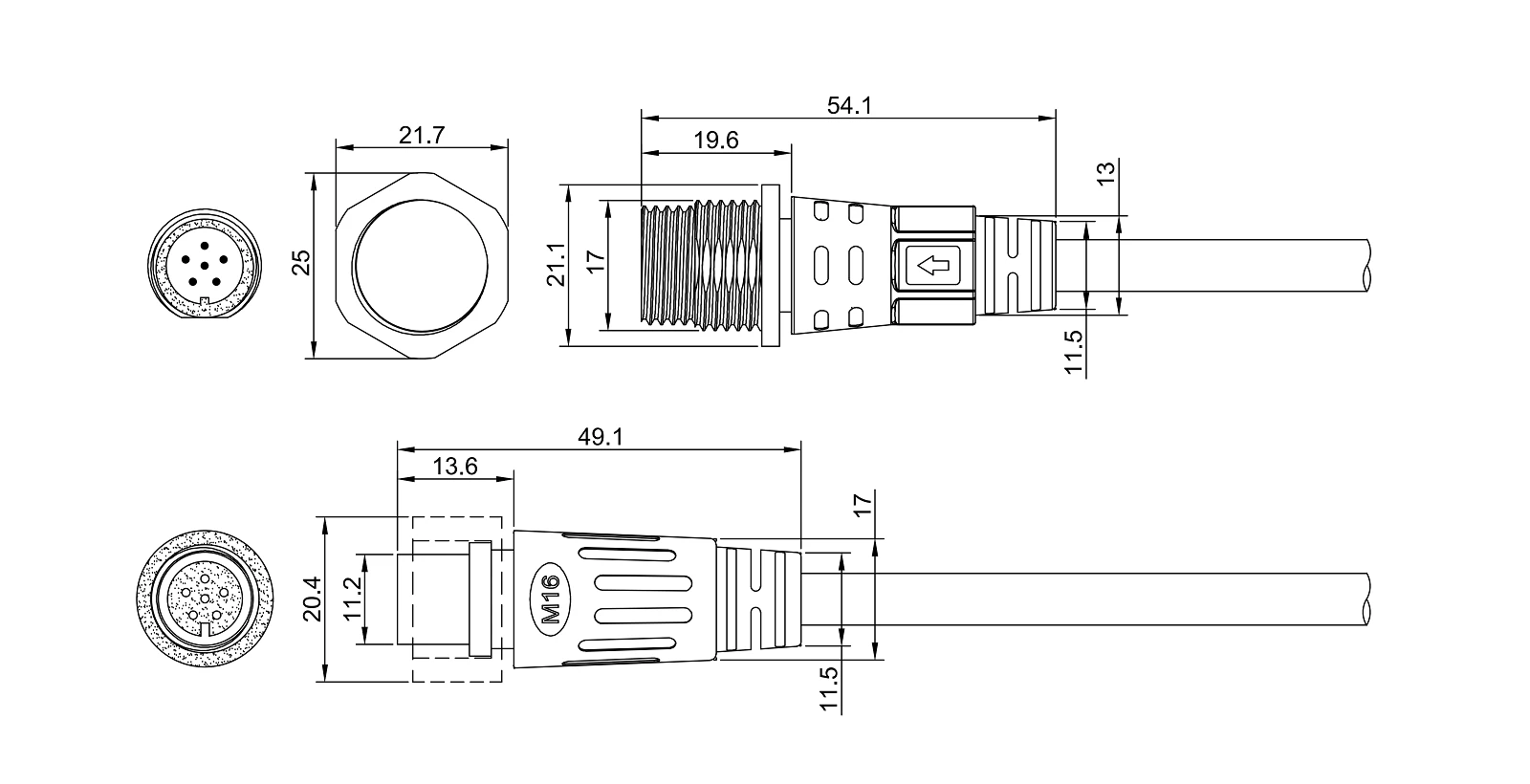

Dimensional Drawing

Спецификације цртежа: мушки утикач 49,1 мм у целини, спојни навој 13,6 мм, навртка спојнице 20,4 мм АФ. Женски прикључак 54,1 мм у целини, дубина навоја 21,7 мм, монтажна навртка 21,1 мм АФ. М16×1.0. 5-пин има називну снагу 4А/110В – друге варијанте: 2-пин 10А/250В, 3-пин 8А/250В, 4-пин 6А/250В, 6-пин 3А/60В. ИСО 2768‑м. ЦАД датотеке доступне у ПДФ или ДВГ формату. Такође можемо да променимо форме навоја, дужину кућишта или распоред контаката ако ваша апликација захтева нешто изван стандардног цртежа.

Детаљ о производу

Женски прикључак 6-пински са кружним конекторским прстеном

Ова фотографија приказује женски прикључак варијанте са 6 пинова (у сврху илустрације) са причвршћеним кружним прстеном конектора. Шест контаката утичнице и црно ПВЦ кућиште су јасно видљиви, заједно са унутрашњим навојем М16×1.0. Кружни прстен пружа додатну механичку подршку и поравнање током парења.

Мушки и женски поглед спреда (верзија са 6 пинова, црни ПВЦ)

Ова фотографија с предње стране приказује мушки утикач и женски прикључак варијанте са 6 иглица (у сврху илустрације) један поред другог. Оба имају шест никлованих месинганих контаката распоређених у стандардном кружном узорку М16, са црним ПВЦ кућиштима. Ова слика помаже да се провери поравнање и оријентација пина/утичнице пре склапања.
