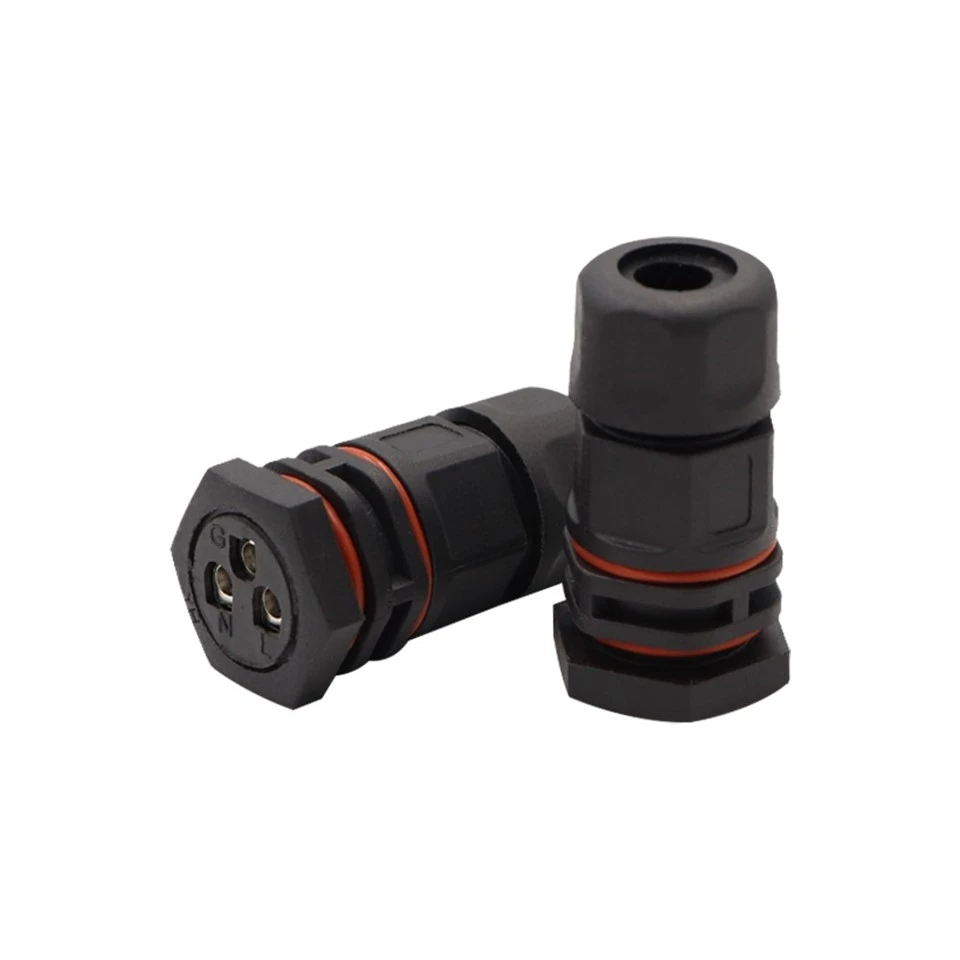

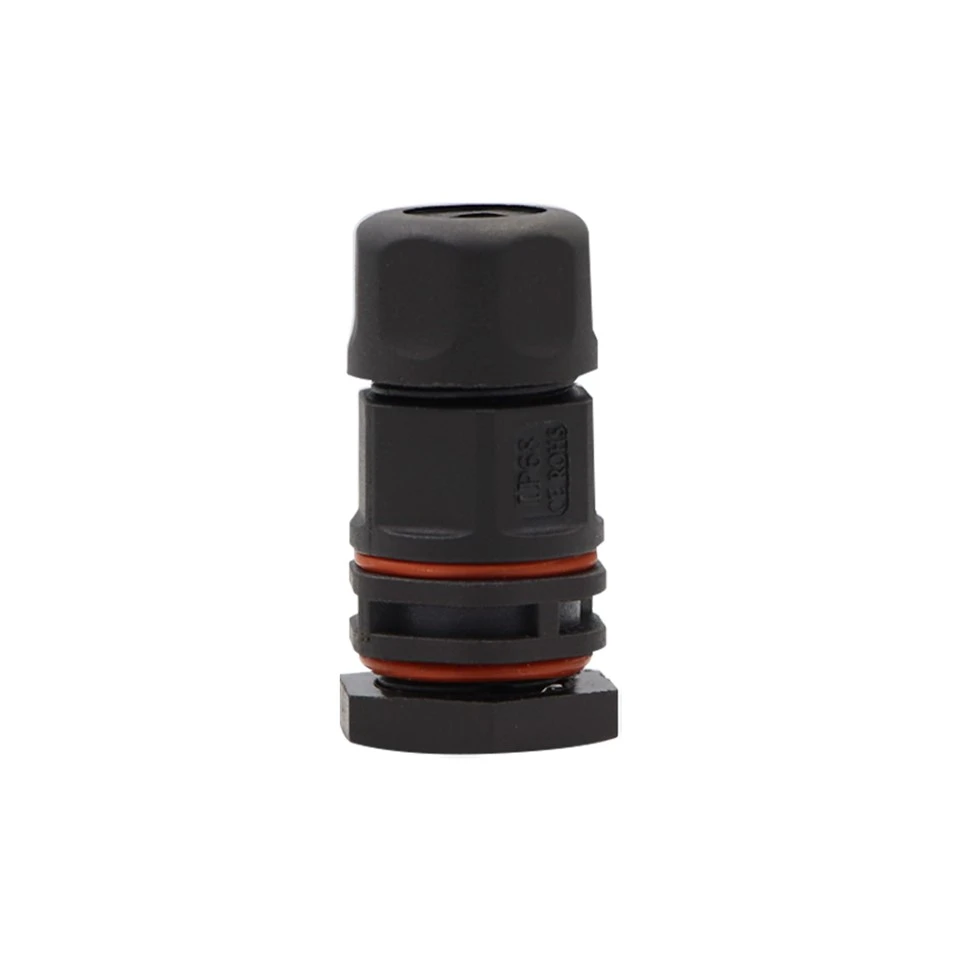

М16 3 Водоотпорни конектор за монтажу на језгро са навојем ИП67

М{0}}-језгро навојни конектор за монтирање на панел је високострујни преградни интерфејс за индустријску дистрибуцију електричне енергије, контроле мотора и спољну опрему за тешке услове рада – 20А/250В АЦ, највиши у серији М16. Навој М16×1.0 обезбеђује сигурно закључавање под вибрацијама. Електричне перформансе: контактни отпор мањи или једнак 10мΩ, изолација већа или једнака 500МΩ при ДЦ 500В, диелектрична отпорност на 1,5кВ АЦ, стабилна након 1500 циклуса парења. ИП67 заптивање са никлованим месинганим иглицама и ПВЦ кућиштем обезбеђује рад од –20 степени до +85 степени. Монтира се кроз изрез на плочи са навојном чахуром и заптивном подлошком – нема пролаза кабла, што смањује продор влаге. Паралелно коло подржава флексибилно ожичење. Прилагођене конфигурације доступне за ОЕМ пројекте.

Pošalji upit

Донггуан Хејиакин Тецхнологи Цо., Лтд. је један од водећих произвођача и добављача м16 3 навојног водоотпорног конектора ип67 за монтажу на језгро у Кини. Молимо вас да овде купите на велико трајне производе произведене у Кини и добијете ценовник из наше фабрике. Сви прилагођени производи су високог квалитета и конкурентне цене.

Техничке спецификације

Параметар	Спецификација
Волтаге Ратинг	АЦ250В
Тренутни Р атинг	Мањи или једнак 20А
Тимес оф плуг	1500
Мак Цабле ОД	Мање или једнако 8,0 мм
Структура кола	Паралелно
Цонтацт Ресистанце	10mΩ
ИнсулатионСтруцтуре	500МΩатДЦ500В
Издржљивост напона на собној температури	1.5КВ
ТемпературеРатинг	-20 степени ~+85 степени
Водоотпорни ниво	ИП67

Спецификације материјала

Параметар	Спецификација
Жичани материјал	ПВЦ, гума
Јацк Материал	ПВЦ
Пин Материал	Никловани{0}}месинг
Заптивни прстен	Гума

Инжењерски цртеж производа

Core Configuration Diagram

Dimensional Drawing

Димензионални цртеж пружа кључне механичке податке по приложеном ЦАД екстракту. Мушки утикач за монтажу на панел: укупна дужина 24,3 мм (са навртком), дужина навоја 12,5 мм, ширина навртке спојнице 25,7 мм по равнима. Женски прикључак: дубина спојног навоја 14,8 мм, зона компресије заптивке 6,6 мм. Оба користе навој М16×1.0. Табела конфигурације језгра показује за ову верзију са 3-пина: 20А/250В (2-пин такође 20А/250В). Доступне су прилагођене конфигурације пинова и механичке димензије – можемо прилагодити дужину кућишта, профил навоја, величину матице и распоред контаката како би одговарали вашој специфичној дебљини панела и захтевима каблова. Толеранције према ИСО 2768‑м. ПДФ/ДВГ доступан за ЦАД интеграцију.

Детаљ о производу

Кружни конекторски прстен

Ова фотографија приказује додатну опрему кружног прстена конектора. Прстен пружа додатну механичку подршку и поравнање током парења, обезбеђујући правилно захватање навоја М16×1.0. Црна ПВЦ завршна обрада одговара кућишту конектора за конзистентан изглед и отпорност на корозију.

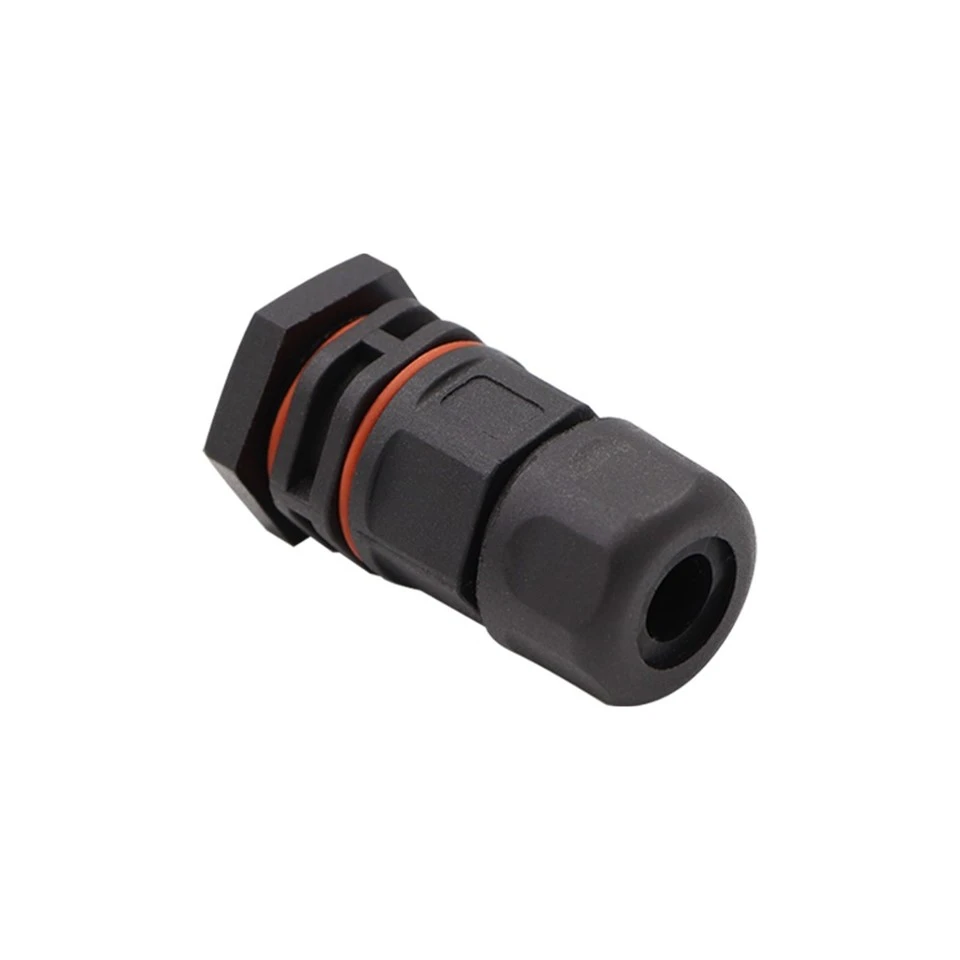

Интерфејс са навојем (црни ПВЦ)

Ова фотографија приказује интерфејс са навојем са црним ПВЦ кућиштем. Спољни навој М16×1.0 и профил унутрашњег навоја су јасно видљиви. Црни ПВЦ материјал пружа робусну изолацију и отпорност на корозију за индустријска окружења.
