М{0}} водоотпорни конектор са навојем са иглом ИП67
Донггуан Хејиакин Тецхнологи Цо., Лтд. је један од водећих произвођача и добављача м12 6 пин водоотпорног конектора ип67 са навојем у Кини. Молимо вас да овде купите на велико трајне производе произведене у Кини и добијете ценовник из наше фабрике. Сви прилагођени производи су високог квалитета и конкурентне цене.
Техничке спецификације
|
Параметар |
Спецификација |
|
Волтаге Ратинг |
АЦ250В |
|
Тренутни Р атинг |
Мање или једнако 6А |
|
Тимес оф плуг |
1500 |
|
Мак Цабле ОД |
Мање или једнако 6,0 мм |
|
Структура кола |
Паралелно |
|
Цонтацт Ресистанце |
10mΩ |
|
ИнсулатионСтруцтуре |
500МΩатДЦ500В |
|
Издржљивост напона на собној температури |
1.5КВ |
|
ТемпературеРатинг |
-20 степени ~+85 степени |
|
Водоотпорни ниво |
ИП67 |
Спецификације материјала
|
Параметар |
Спецификација |
|
жице Материјал |
ПВЦ, гума |
|
Јацк Материал |
ПВЦ |
|
Пин Материал |
Никловани{0}}месинг |
|
Заптивни прстен |
Гума |

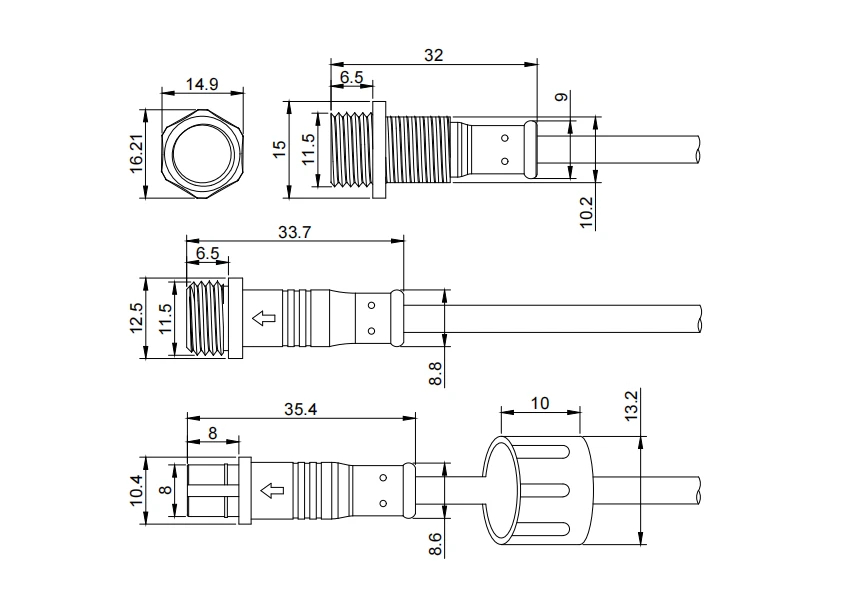

Инжењерски цртеж производа
Димензионални цртеж пружа кључне механичке податке по приложеном ЦАД екстракту. Мушки утикач има два дела навоја: спојни крај 14,9 мм, крај за улаз кабла 15,0 мм, са средњом шестоугаоном навртком 16,21 мм попречно. Женски утичница: дубина навоја на спојној страни 11,5 мм, страна за монтажу 12,5 мм, са ширином навртке 13,2 мм по равнима. Оба користе навој М12×1.0; толеранције према ИСО 2768‑м. Укупна женска дужина 33,7 мм. Положај поларизирајућег кључа означен за исправну оријентацију. ПДФ/ДВГ доступан за ЦАД интеграцију. Проверите захватање навоја и компресију заптивке приликом израчунавања зазора панела.
Детаљ о производу

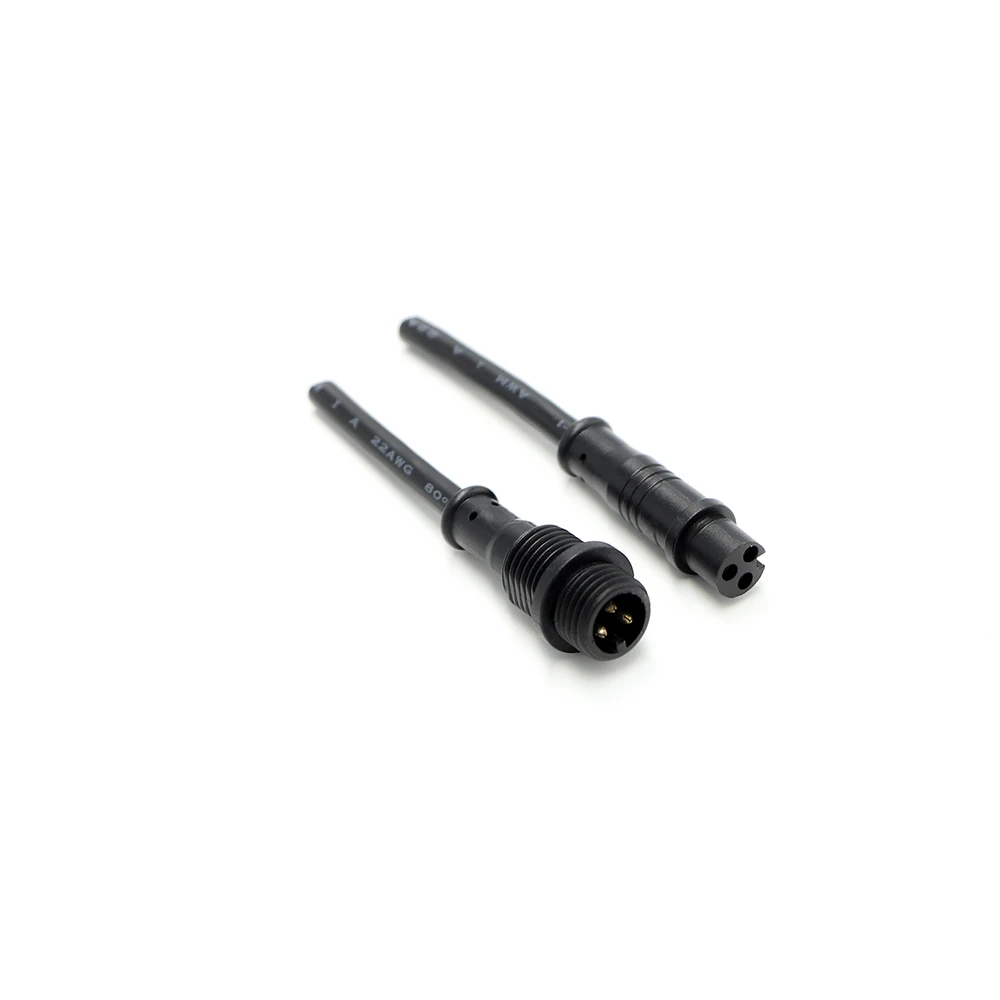

3-пински мушки утикач поглед напред
Овај поглед са предње стране приказује мушки утикач са три контакта од никлованог месинга (иглице пречника 1,0 мм) распоређена у стандардном кружном узорку М12. Црно кућиште од ПВЦ-а пружа робусну изолацију и отпорност на ударце. Интегрални поларизациони кључ је видљив на позицији 12 сати, обезбеђујући исправну оријентацију парења. Заптивни О-прстен није изложен на овој страни – он је увучен иза корена навоја. Равни дизајн лица у равнини омогућава лако чишћење остатака пре повезивања. Користите ову слику да бисте проверили исправност игле, квалитет оплата и интегритет обликованог кућишта пре монтаже.

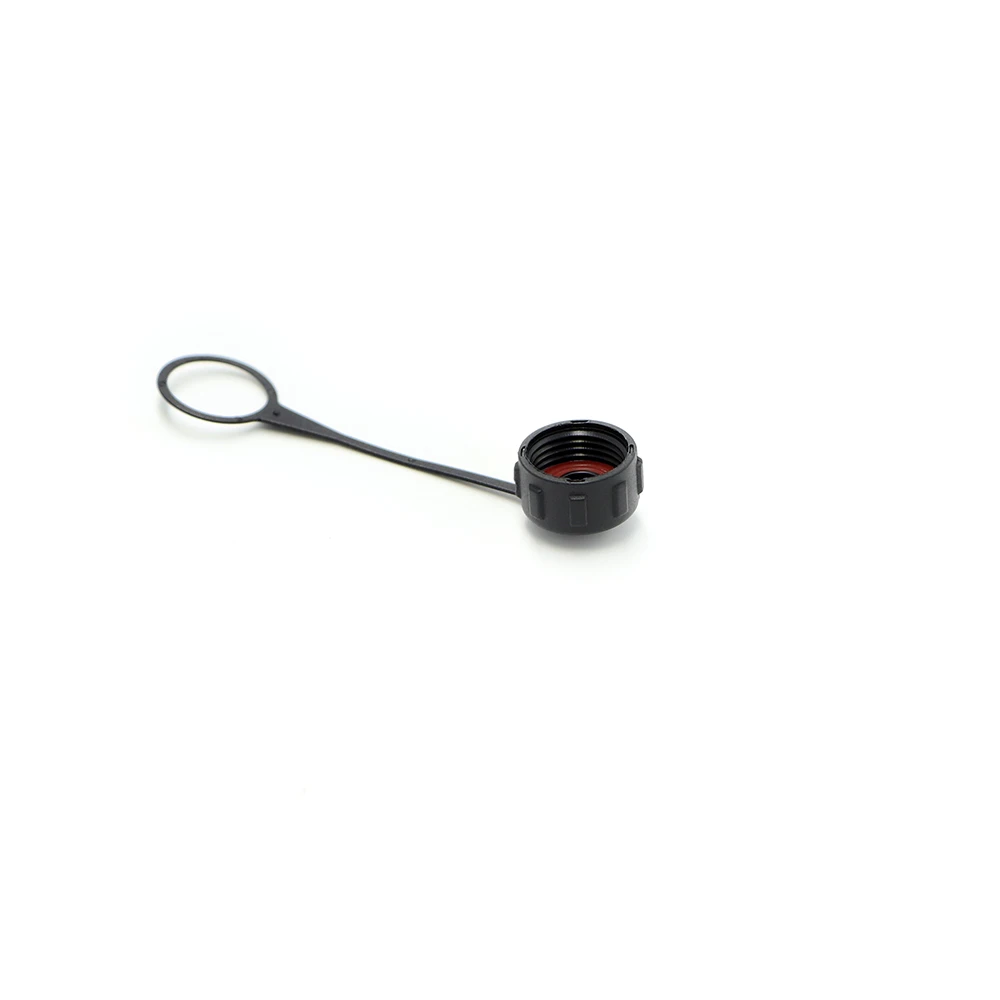

Додатак за заштиту од прашине
Ова фотографија приказује додатак поклопцу за прашину који се испоручује са конектором. Поклопац је изливен од црног ПВЦ-а како би одговарао кућишту конектора, са причвршћивањем преко навоја М12 – није потребан алат. Када је инсталиран, покрива целу површину за спајање и навој, штитећи контакте и заптивке од прљавштине, влаге и удара током складиштења или када је искључен. Поклопац је везан за тело конектора преко флексибилне траке како би се спречио губитак. Овај додатак је посебно користан за одржавање на терену и привремена искључења.
ФАК
Popularne oznake: м12 6 пин водоотпорни конектор са навојем ип67, Кина м12 6 пин водоотпорни конектор са навојем ип67 произвођачи, добављачи, фабрика
