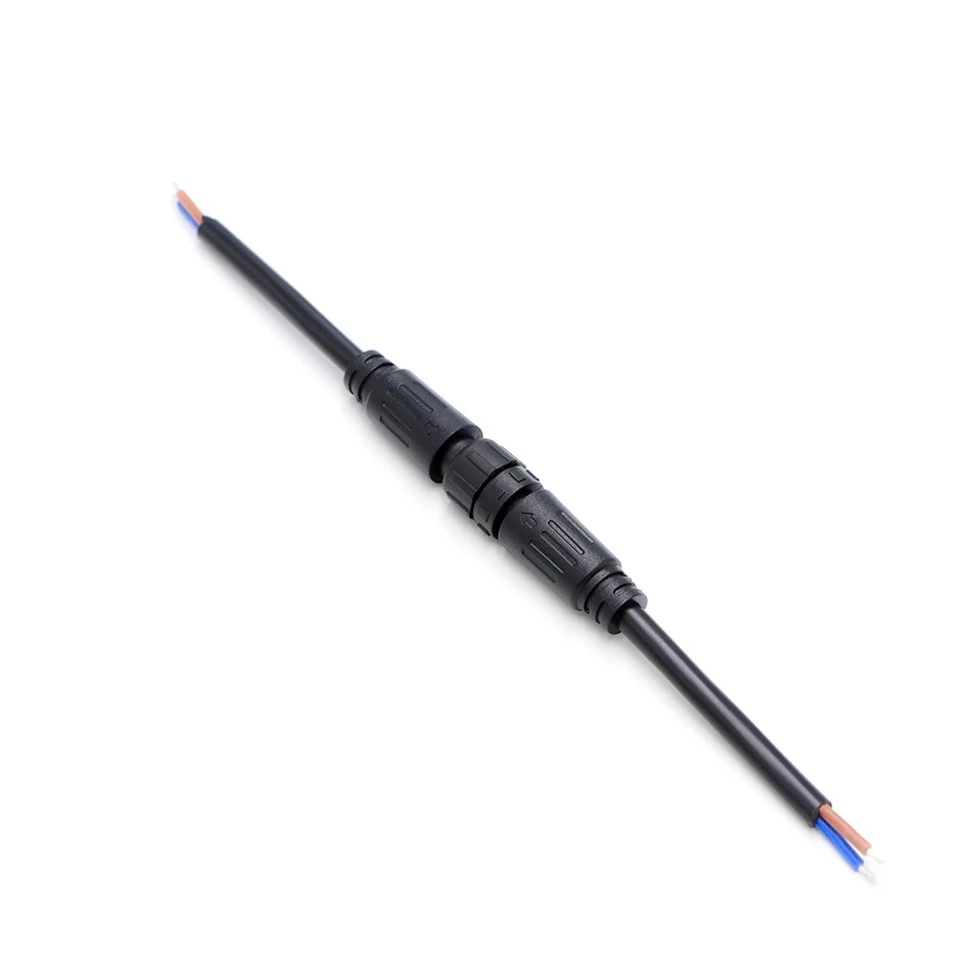

М{0}} водоотпорни конектор са навојем са иглом ИП67

Донггуан Хејиакин Тецхнологи Цо., Лтд. је један од водећих произвођача и добављача м12 3 пин водоотпорног конектора ип67 са навојем у Кини. Молимо вас да овде купите на велико трајне производе произведене у Кини и добијете ценовник из наше фабрике. Сви прилагођени производи су високог квалитета и конкурентне цене.

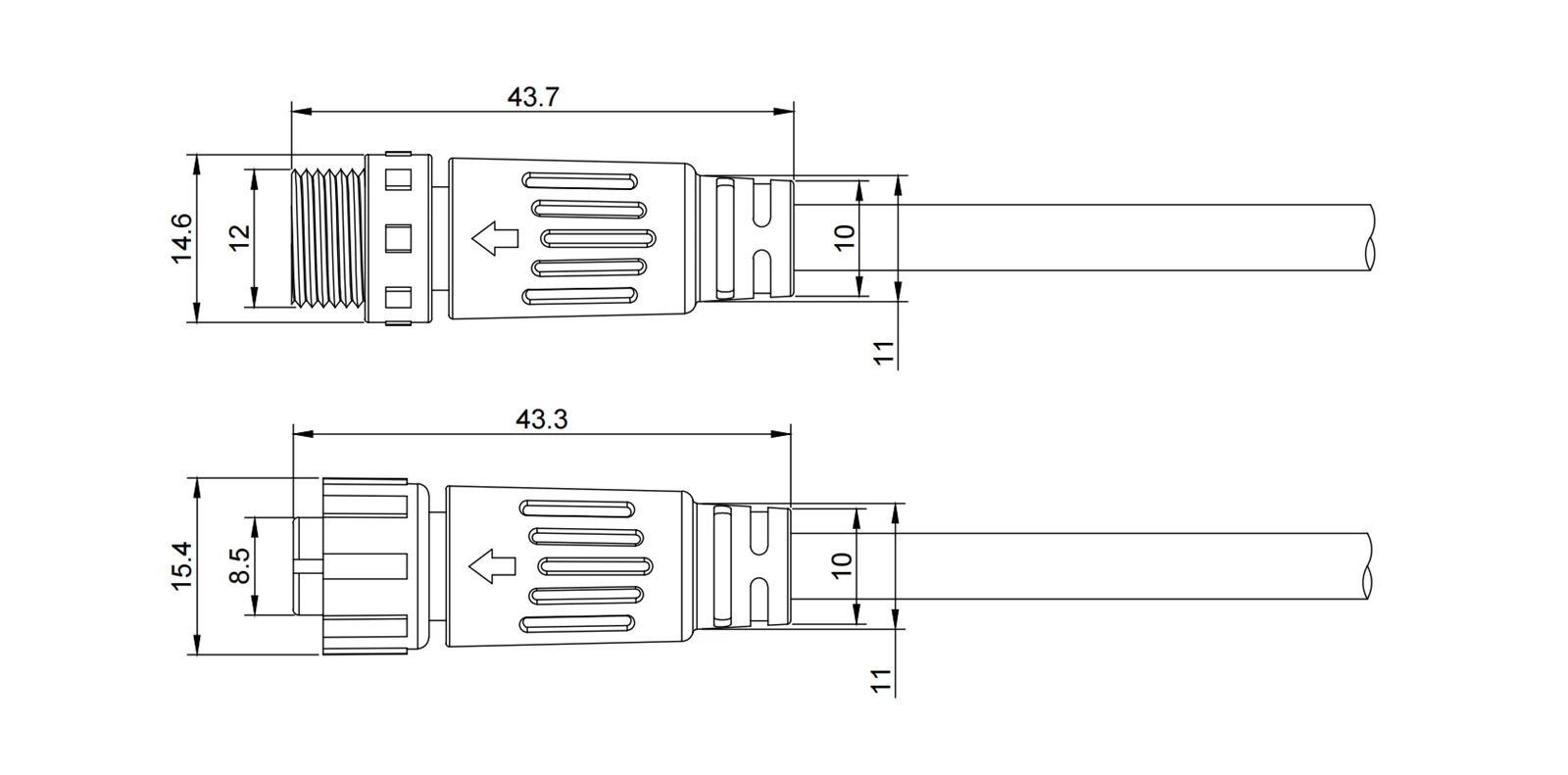

Димензионални цртеж пружа кључне механичке податке по приложеном ЦАД екстракту. Мушки утикач укупне дужине 43,7 мм, са дужином спојног навоја 14,6 мм и -бочним навојем панела 12,0 мм; кабловски улаз прихвата до 6,0 мм ОД. Укупна дужина женског прикључка 43,3 мм, са дубином навоја 15,4 мм на страни која се спаја и 8,5 мм на страни за монтажу – обратите пажњу на асиметрију између дужине мушког/женског захвата. Потпуно спојени склоп се своди на наведену коверту. Сви навоји су М12×1,0; толеранције према ИСО 2768-м. Положај поларизирајућег кључа је означен да би се осигурала исправна оријентација. ПДФ/ДВГ доступан за ЦАД интеграцију. Проверите дубине захвата од 14,6 мм и 15,4 мм када израчунате зазор панела и преклапање навоја.

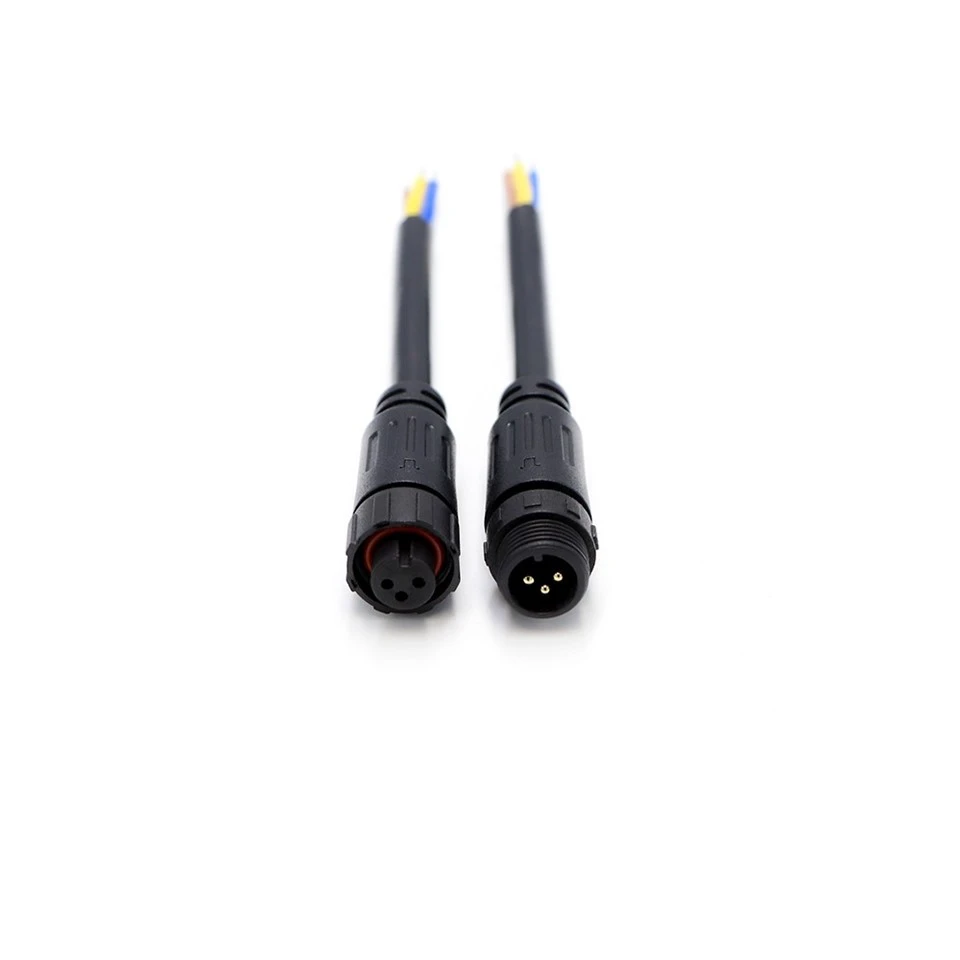

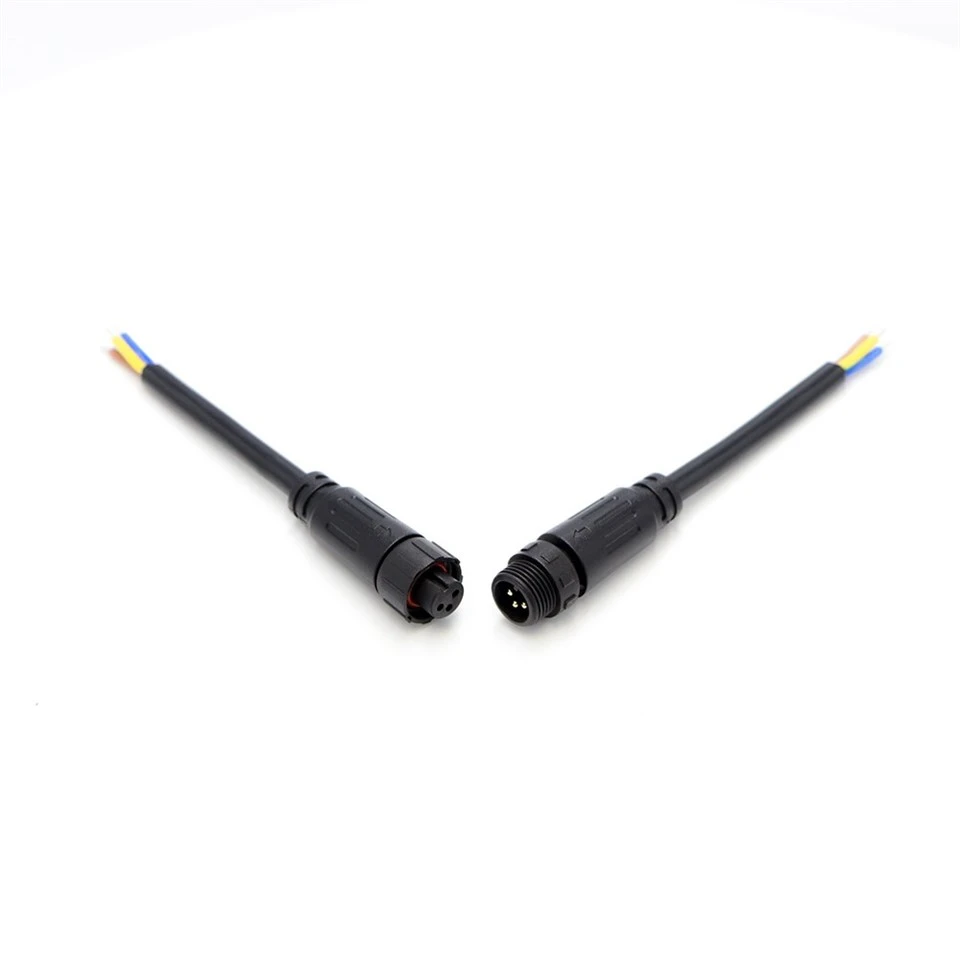

Поглед с предње стране мушког утикача (3-пина, црно ПВЦ кућиште)

Овај{0}}предњи приказ приказује мушки утикач са три никлована-месингана контакта распоређена у стандардном кружном узорку М12 (иглице пречника 1,0 мм). Црно кућиште од ПВЦ-а пружа механичку заштиту и електричну изолацију; интегрални поларизациони кључ је видљив на позицији 12 сати, обезбеђујући исправну оријентацију током парења. Дизајн са равним лицем омогућава лако чишћење остатака пре повезивања. Ниједан заптивни прстен није изложен са ове стране – налази се иза корена навоја. Користите ову слику да бисте проверили стање игле, центрирање и одсуство неравнина или деформација пре монтаже.

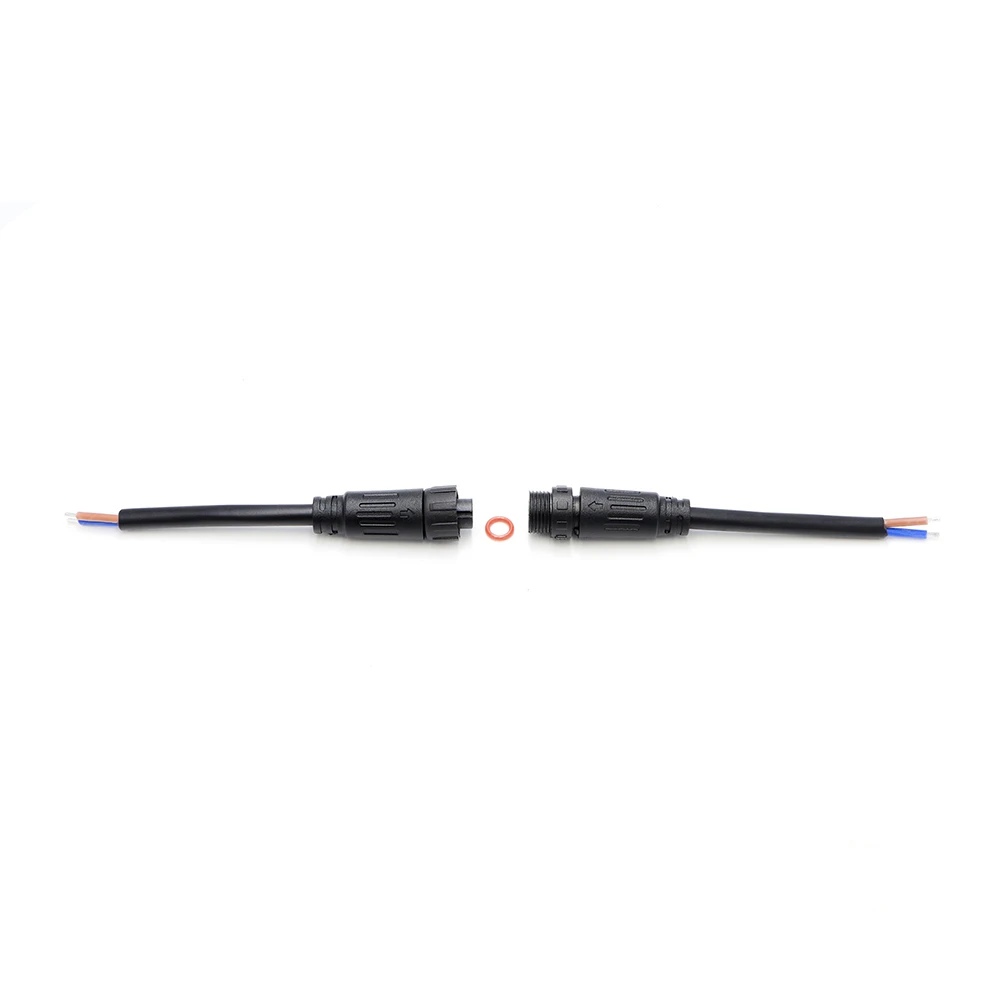

Раздвојени мушкарац и жена (истакнути црвеним кругом)

Ова фотографија приказује раздвојене мушки утикач (лево) и женски прикључак (десно), са црвеним кругом који истиче заптивни О-прстен на корену мушког навоја – примарни ИП67 заптивни елемент. Оба метална навоја (М12×1,0) су потпуно видљива; црвени облачић помаже у лоцирању заптивке пре монтаже, спречавајући изостављање током постављања на терену. Материјал О-прстена је гума, компатибилна са –20 степени до +85 степени и отпорна на влагу и благе хемикалије. Ова слика служи као визуелни подсетник да прегледате О{10}}прстен да ли има посекотина или хабања пре сваког парења.
