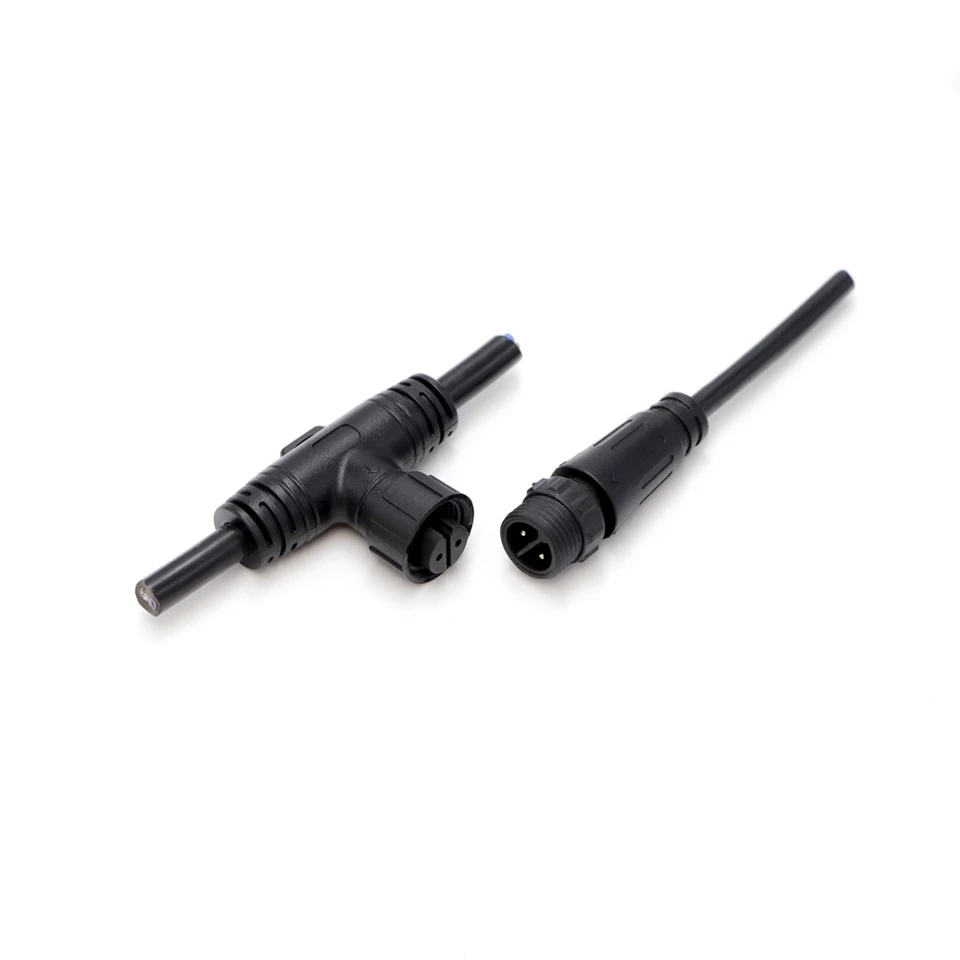

М{0}} Пин Т- водоотпорни модуларни склоп кабла са 10 мм главним каблом ИП67

Модуларни конектор типа М12 Т- је дизајниран за флексибилне системе ожичења где се кабловска траса може мењати између инсталација. За разлику од склопова фиксних каблова, овај конектор обезбеђује одвојиви интерфејс Т-грана који се може комбиновати са компатибилним кабловима серије ФСГ054 да би се креирале различите конфигурације свежња. Доступан у верзијама са 2 до 6 пинова, подржава различите захтеве за напајање и сигнално повезивање, а истовремено одржава инсталацију и одржавање једноставним. Прекривено ПВЦ и најлонско кућиште пружа механичку заштиту, са ИП67 заптивком и опсегом радне температуре од -20 степени до +85 степени за индустријска окружења. Овај модуларни дизајн је погодан за тестирање опреме, одржавање на терену, системе аутоматизације и апликације које захтевају честа подешавања каблова. Прилагођени распоред пинова и комбинације конектора могу се испоручити према специфичним потребама система.

Pošalji upit

Донггуан Хејиакин Тецхнологи Цо., Лтд. је један од водећих произвођача и добављача водоотпорног модуларног кабла типа м12 2-6 пин т- са главним каблом од 10 мм ип67 у Кини. Молимо вас да овде купите на велико трајне производе произведене у Кини и добијете ценовник из наше фабрике. Сви прилагођени производи су високог квалитета и конкурентне цене.

Техничке спецификације

Параметар	Спецификација
Главни Мак кабл ОД	10.0мм
Подударање грана	2-6 Пин
Температура Ратинг	-20 степени ~+85 степени
Цонтацт Ресистанце	<10mΩ
Водоотпорни ниво	ИП67

Спецификације материјала

Параметар	Спецификација
Материјал	ПВЦ,,Најлон
Кабл	ПВЦ, гума

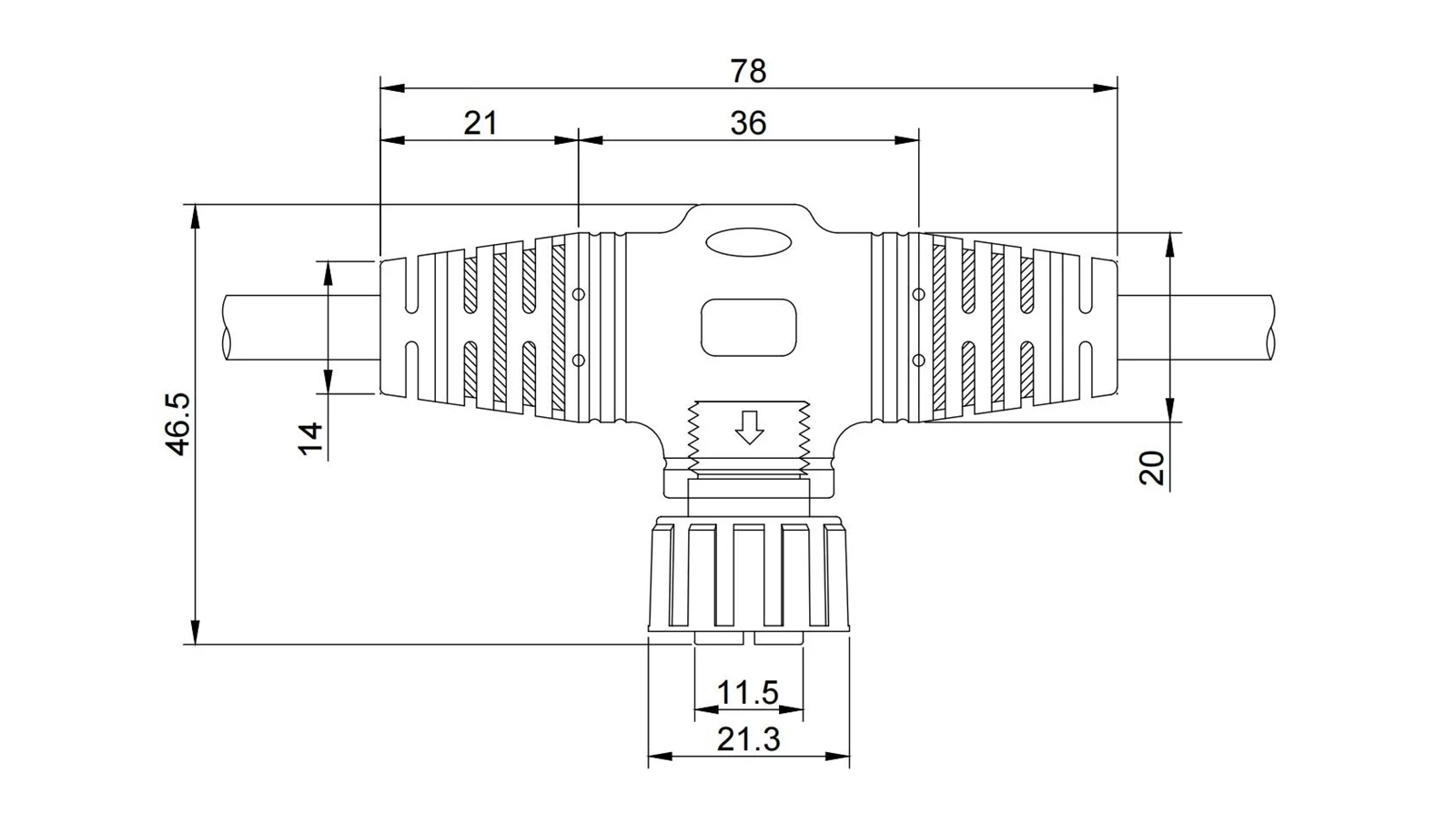

Инжењерски цртеж производа

Dimensional Drawing

Модуларно Т-тело са наменским портом за интерфејс ФСГ054 уместо интегрисаних каблова. Лице које се спаја прати распоред пинова ФСГ054 – прикључите унапред монтирани кабл у овај порт. Друге две гране су стандардне утичнице са М12 навојем које прихватају наше М12 утикаче. Димензије калупа: дужина тела 78мм, ширина 36мм. Висина спојне површине 21 мм, са референцом од 46,5 мм преко монтажне прирубнице. Размак између излаза 14 мм и 20 мм, навртка панела 11,5 мм преко равних површина и 21,3 мм карактеристика на задњој страни. ИП67 печат је очуван на сва три прикључка. Нема прикључених каблова значи да можете слободно да пратите оријентацију. Доступно је прилагођено мапирање пинова.

Детаљ о производу

Мушки кабл са попречним пресеком од 5 иглица (видео одозго)

Овај полу{0}}горњи снимак приказује мушки крај кабла ез куицк модуларног склопа кабла са јасним попречним-пресеком 5-пинског распореда. Одељак открива контактне позиције, материјал изолатора и распоред унутрашњег проводника – корисно за проверу додељивања пинова пре пресовања или лемљења. Око улаза за каблове је видљив црни ПВЦ прелив.

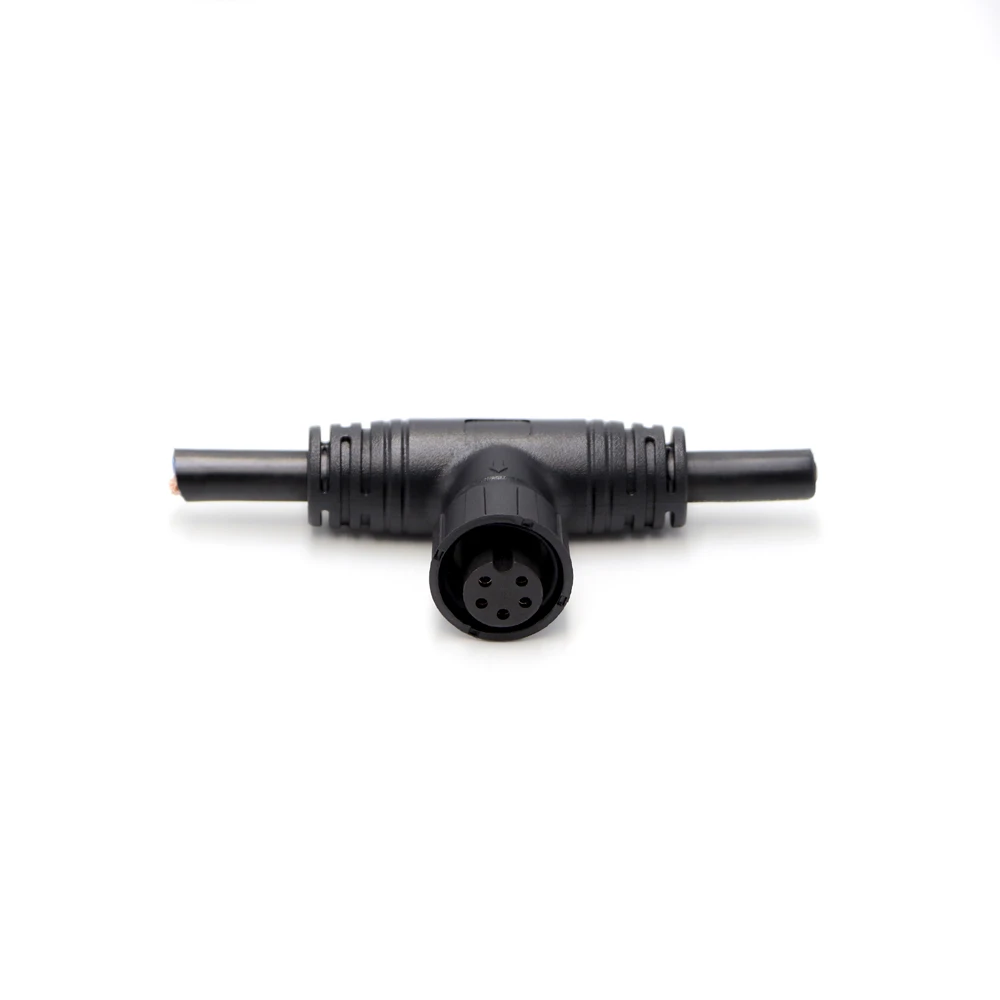

Адаптер Т-типа са два кабла и једним женским прикључком

Ова слика приказује адаптер у облику слова Т са кабловима причвршћеним са обе стране, али само један крај завршава женским конектором – друга страна је прави излаз за кабл. Женски порт прихвата стандардне утикаче серије ФСГ054. Ова конфигурација вам омогућава да уђете у линију без прекидања главне линије, док женски крај пружа тачку за брзо повезивање за додатне уређаје.
