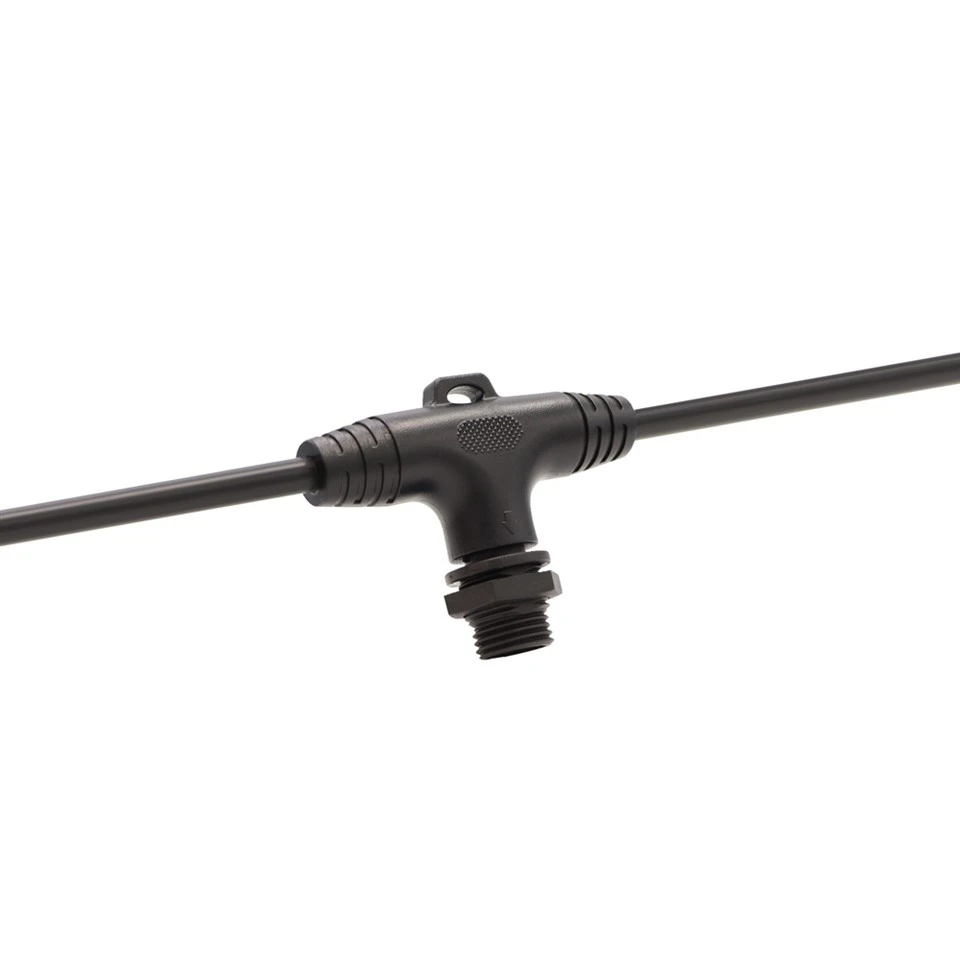

М{0}} Пин Т- водоотпорни склоп кабла за батерију за управљање кабловима за роботе ИП67

Водоотпорни конектор М12 2-6 Пин Т-типа гране плоче је тро-компонента ранжирног ожичења специјално дизајнирана за спољашње серијске електричне инсталације. Његова јединствена Т-обликована-један у-два- структура значајно поједностављује распоред ожичења на терену, елиминишући потребу за гломазним средњим разводним кутијама.
Усваја стандардну М12×1.0 структуру за закључавање са навојем упарену са гуменим заптивним подлошкама, пружајући стабилне перформансе отпорне на прашину и воду ИП67 да би издржао влажна, кишна, закопана и отворена радна окружења{3}}на отвореном. Контакти су од никлованог-месинга са ниским контактним отпором, стабилном проводљивошћу и јаком способношћу против -рђе. Цело кућиште је направљено од чврстог ПВЦ-а, који има добру отпорност на ударце и широку температурну прилагодљивост у распону од -20 степени до +85 степени.
Овај разделник грана се широко примењује у спољашњој пејзажној расвети, баштенским лампама, ЛЕД уличним светиљкама, напајању за надзор и малим индустријским дистрибуираним ожичењима. Прилагођена дужина кабла, број пинова и унутрашњи пречник рупе кабла могу се подесити тако да одговарају вашим стварним захтевима конструкције.

Pošalji upit

Донггуан Хејиакин Тецхнологи Цо., Лтд. је један од водећих произвођача и добављача водоотпорног акумулаторског кабла типа м12 2-6 пин т- за управљање кабловима робота ип67 у Кини. Молимо вас да овде купите на велико трајне производе произведене у Кини и добијете ценовник из наше фабрике. Сви прилагођени производи су високог квалитета и конкурентне цене.

Техничке спецификације

Параметар	Спецификација
Волтаге Ратинг	АЦ250В
Цуррент Ратинг	16A
Циклуси парења	1500 пута
Мак Цабле ОД	Мање или једнако 8,0 мм
Структура кола	4 језгра један-у два-излаз Т-паралелно коло
Цонтацт Ресистанце	Мањи или једнак 10мΩ
Отпорност изолације	Већи или једнаки 500МΩ при 500В ДЦ
Издржљивост напона на собној температури	1.5КВ
Температура Ратинг	-20 степени ~+85 степени
Водоотпорни ниво	ИП67

Спецификације материјала

Параметар	Спецификација
Материјал за спајање жице	ПВЦ / гумени кабл
Главни материјал за кућиште	ПВЦ
Пин контакт материјал	Никловани{0}}месинг
Заптивне компоненте	Гумени заптивни прстен и кабловска уводница
Материјал за закључавање	ПВЦ

Инжењерски цртеж производа

Dimensional Drawing

Овај ЦАД цртеж са димензијама бележи све механичке величине језгра Т-типа грананог конектора. Укупна хоризонтална дужина је 72 мм, вертикална дужина пресека навоја 21,1 мм, шестоугаона контра навртка попречно 25 мм. Стандардни спољни навој М16×1.0 обезбеђује беспрекорно поклапање са носећим женским кабловским утикачима. Уграђена-структура за растерећење кабла ефикасно избегава ломљење жице изазвано повлачењем и дуготрајним{10}}вибрацијама. Све толеранције димензија прате стандард ИСО 2768-м. ПДФ и ДВГ инжењерски цртежи су доступни на захтев. Подржавамо прилагођене модификације дужине кућишта, величине навоја и величине улаза кабла како би одговарале дебљини панела и распореду ожичења.

Детаљ о производу

Ова фотографија приказује носећи женски кабловски утикач са интегрисаним ПВЦ кућиштем за убризгавање. Више-слојни унутрашњи гумени отвор чврсто стеже спољни омотач кабла да би се формирало поуздано водоотпорно заптивање. Шупљина контакта са 4 рупе савршено је поравната са мушким терминалом Т конектора за практично серијско проширење ожичења.

Додатак са шестоугаоним наврткама од ПВЦ-а

Овај независни снимак приказује одговарајућу шестоугаону сигурносну матицу за М16 Т конектор. Сарађује са спољним навојем да сабије заптивне подлошке и чврсто закључа цео склоп. Црни ПВЦ материјал је у складу са главним кућиштем, са одличном изолацијом и спољашњим перформансама против старења.
