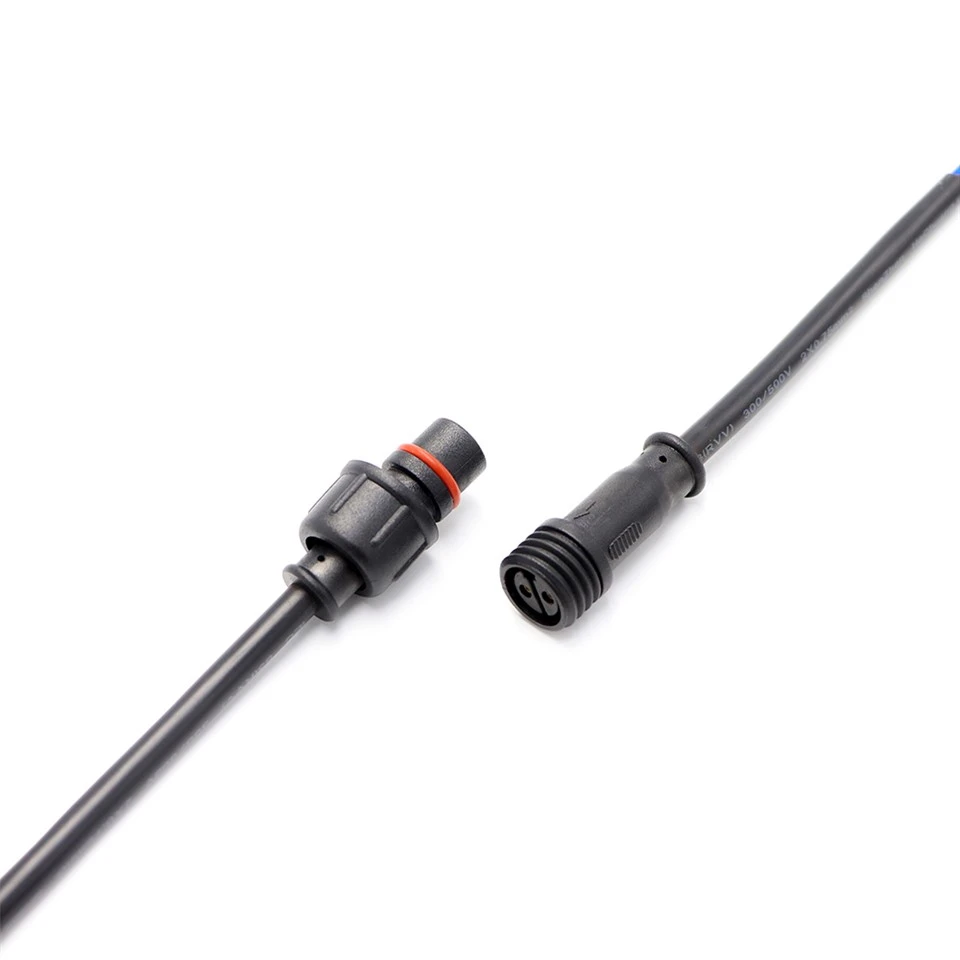

М{0}} водоотпорни конектор са навојем са иглом ИП67

М14 2-пин конектор са навојем је интерфејс са већом струјом за ЛЕД осветљење, индустријску дистрибуцију електричне енергије и спољну опрему која захтева напајање од 8А/250В наизменичне струје. Навој М14×1.0 обезбеђује сигурно закључавање под вибрацијама. Електричне перформансе: контактни отпор мањи или једнак 10мΩ, изолација већа или једнака 500МΩ при ДЦ 500В, диелектрична отпорност на 1,5кВ АЦ – стабилно након 1500 циклуса парења. ИП67 заптивање са никлованим месинганим иглицама и ПВЦ омотачем обезбеђује рад од –20 степени до +85 степени у влажним или прашњавим окружењима. Максимални спољни промер кабла 7,0 мм. Паралелно коло подржава ланчано ожичење. Исплативо за обимну примену; прилагођене дужине каблова и боје доступне за ОЕМ интеграцију.

Pošalji upit

Донггуан Хејиакин Тецхнологи Цо., Лтд. је један од водећих произвођача и добављача м14 2 пин водоотпорног конектора ип67 са навојем у Кини. Молимо вас да овде купите на велико трајне производе произведене у Кини и добијете ценовник из наше фабрике. Сви прилагођени производи су високог квалитета и конкурентне цене.

Техничке спецификације

Параметар	Спецификација
Волтаге Ратинг	АЦ250В
Тренутни Р атинг	Мање или једнако 8А
Тимес оф плуг	1500
Мак Цабле ОД	Мање или једнако 7,0 мм
Структура кола	Паралелно
Цонтацт Ресистанце	10mΩ
ИнсулатионСтруцтуре	500МΩатДЦ500В
Издржљивост напона на собној температури	1.5КВ
ТемпературеРатинг	-20 степени ~+85 степени
Водоотпорни ниво	ИП67

Спецификације материјала

Параметар	Спецификација
жице Материјал	ПВЦ, гума
Јацк Материал	ПВЦ
Пин Материал	Никловани{0}}месинг
Заптивни прстен	Гума

Инжењерски цртеж производа

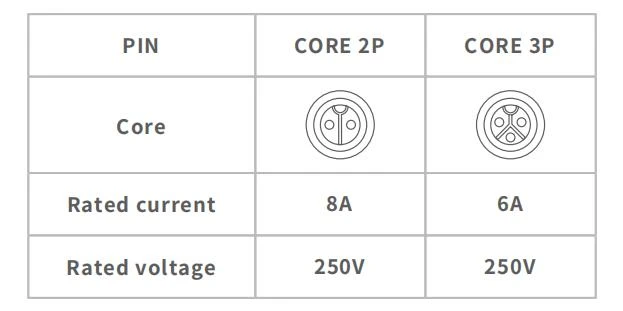

Core Configuration Diagram

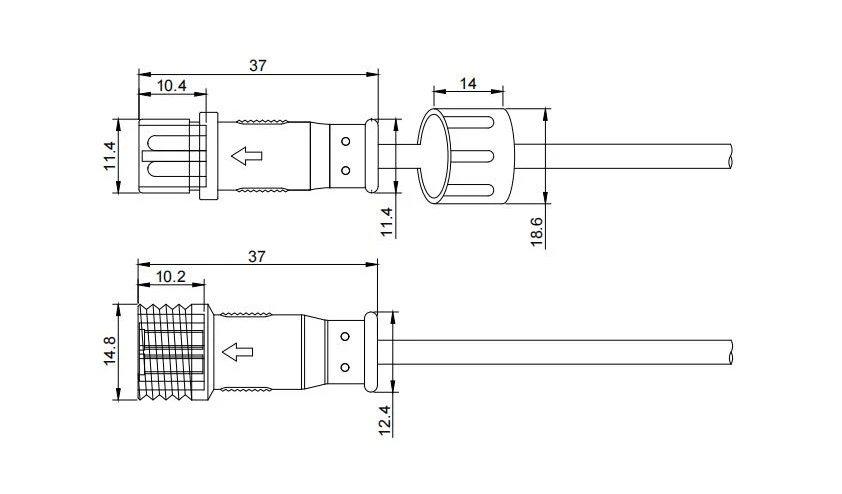

Dimensional Drawing

Димензионални цртеж пружа кључне механичке податке по приложеном ЦАД екстракту. Укупна дужина мушког утикача 37,0 мм, дужина спојног навоја 10,4 мм, са обликом навоја М14×1,0. Женски прикључак: дубина спојног навоја 11,4 мм, ширина навртке 14,0 мм по равнима. Табела конфигурације језгра показује за 2-пин: 8А на 250В АЦ. Толеранције према ИСО 2768‑м. Максимални спољни промер кабла 7,0 мм. ПДФ/ДВГ доступан за ЦАД интеграцију. Проверите захватање навоја и компресију заптивке током монтаже.

ФАК

П1: Које су електричне оцене доступне?

А1: Наша серија покрива широк опсег – од 3А/110В за компактне сензоре и ЛЕД осветљење, до 20А/250В за тешке{5}}индустријске снаге. Сви модели имају ултра-низак отпор контакта (мањи или једнак 10мΩ) и 1500 циклуса парења.

П2: Како обезбеђујете квалитет пре испоруке?

А2: Свака серија је подвргнута 100% електричном тестирању (отпорност контакта, изолација, отпорност на диелектричне карактеристике) плус визуелни преглед. Одржавамо пуну следљивост од улазних сировина до готових производа.
